產品介紹
首頁 > 產品介紹 > 正文

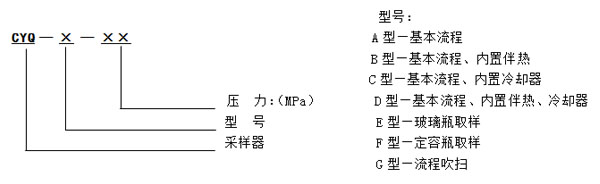

產品規格型號：
型號
項目
CYQ—A
CYQ—B
CYQ—C
CYQ—D
壓力（單位MPa）
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
采樣溫度（單位℃）
-40～600
-40～600
-40～600
-40～600
采樣容量（單位ml）
100～700
100～700
100～700
100～700
外形尺寸（單位mm）
550×220×720
580×240×860
600×260×1220
620×260×1220
分類
基本流程
基本流程
內置伴熱器
基本流程
內置冷卻器
基本流程
內置伴熱、冷卻器
操作介質
氣體、液體、液化氣體
表1 產品規格型號及技術參數
型號
項目
CYQ—E
CYQ—F
CYQ—G
壓力（單位MPa）
2.0、5.0、10.0
2.0、5.0、10.0
2.0、5.0、10.0
采樣溫度（單位℃）
-40～600
-40～600
-40～600
采樣容量（單位ml）
100～700
100～700
100～700
外形尺寸（單位mm）
500×220×700
500×220×700
500×220×700
分類
基本流程
基本流程
基本流程
操作介質
液體
高氣化壓力液化
氣體
使用說明：
1、采樣前各閥門均處于關閉狀態，裝上采樣瓶，打開瓶閥E、F，打開放空閥A，再打開介質入口閥C，將采樣瓶置換干凈。
2、關閉閥A，打開介質出口閥B，介質經鋼瓶循環采樣。
3、 待壓力表指示穩定后關閉閥C、B，再關閉閥E、F，打開閥G、A，待系統內壓力降至常壓后關閉。
4、打開排液閥D，排出系統殘余介質，不排時關閉閥D，取下采樣瓶。
5、C、D型采樣器在打開瓶閥E、F的同時打開冷卻器進水回水閥，關閉閥D。
6、裝滿介質的采樣瓶必須遠離火源，禁止陽光曝曬及接觸熱源。
維護說明：
快速接頭、軟管接頭、各靜密封點必須經常檢查，發現泄漏及時更換。
訂貨須知：
1、訂貨時請?jiān)敿?xì)注明規格型號、操作介質、介質溫度、采樣量、壓力等級。
2、如用戶使用條件超出系列產品條件，可在合同中說明，我廠可另行設計。
